Man möchte gerne neue Fenster aber die alten Felsterläden sollen renoviert und wieder angebracht werden. Natürlich müssen dann die Schraubkloben, das sind die Haken an denen die Fensterläden eingehängt werden, wieder passgenau an die alte Position. Allerdings sollen, damit die Kunststofffenster einen möglichst schmalen Rahmen haben können, die Schraubkloben statt am Fensterrahmen im Mauerwerk der Fensterlaibung verankert werden. Ein Vorhaben, das entweder ein ganze Reihe von Handwerkerstunden und damit ein Schweinegeld kostet oder das man mit dem geeigenet Werkzeug auch selbst umsetzen kann.
Die alten Fensterladenhaken waren aus Eisen und haben im Lauf der letzten 60 Jahre gehörig Rost angesetzt und mussten immer wieder überlackiert werden. Also braucht man Schraubkloben aus rostfreiem V2A-Stahl. Mit einem Stückpreis von 16 Euronen wäre ich auf satte 450 Euro gekommen. Ein V2A-Rundstab mit 3 Meter Länge und 28 V2A-Schlüsselschrauben 10x130 bis 10x 140 vom Sonderpreisbaumarkt reduzierten die Summe auf deutlich unter 100 Euro. Ein Ausstattungsmuss für die eigene Herstellung eine ordentliche Säulenbohrmaschine und natürlich eine Drehbank und einen soliden Schraubstock - also ein bisschen mehr als die übliche Hobbyausrüstung.
Abb. 1: Haken und Schraube für einen Haken - die Schraube unten ist
das Original
Die Haken werden von der Stange mit der Trennscheibe gut auf Länge geschnitten und bis auf 13 mm abgedreht, markiert und snkrecht zur Achse mit einer 10er Querbohrung versehen. Beide Bohrkanten werden angesenkt, eine Seite etwas tiefer. Der Schaft der Schrauben ist etwas dicker als 10mm und wird passend abgedreht, sodass später mit festem Sitz durch die Bohrung geschlagen werden kann. Die Verjüngung des Schraubenschafts ist etwa 1 mm länger wie die länge des Bohrlochs. Der herausragende Teil wird nit Hammer und Nieteisen dem Mantel des Hakens angepasst, während die Schraube im Schraubstock festgeklemmt ist. Dieses Vorgehen erübrigt das Verschweißen der Teile. Das Ergebnis ist in Abb. 3 zu sehen.
Um Stellen im Raumzu beschreiben, bedarf es dreier Koordinaten, die auch von Fall zu Fall relativ sein dürfen. Einzige Bedingung, das ganze muss rekonstruierbar sein.
Abb. 2: Montage und Aussehen der alten Fensterladenhaken - sie sind mittels
Platten am Fensterrahmen verschraubt.
Abb. 3: Der neue Schraubkloben sitzt. Gut zu erkennen ist die Verbindung zwischen
Schraube und Haken.
Um die Koordinaten zu bestimmen, braucht man kein Metermaß, es genügt ein ausgeklügeltes Werkzeug aus eigener Produktion.

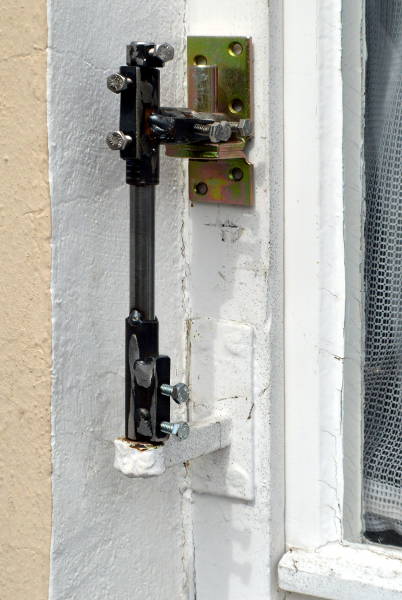

Abb. 4: Das Werkzeug zur Positionssicherung der unteren und mittleren Schraubkloben
Das Werkzeug ist um 2 Achsen drehbar und außerdem kann entlang dieser 2 Achsen auch eine Translationsbewegung stattfinden. Die Muffe ganz unten besteht aus einem etwas aufgebohrtem Eisenrohr, so dass der Haken genau aber reibungsfrei hineinpasst. Die beiden Schrauben arretieren das Werkzeug am Haken. Die Verschraubung am Plattenkloben (Winkelöse und des Abstandsschiebers werden gelöst und die Platte am Fensterrahmen verschraubt. Danach die drei Schrauben wieder festziehen. Schrauben am Haken und an der vertikalen Verschiebungsführung öffnen und prüfen, ob die vertikale Verschiebung ohne Verspannung angehoben werden kann. So oft nachjustieren, bis das klappt. Der Markerring für die z-Koordinate wird auf das obere Ende der Vertikalhalterung geschoben und festgeschraubt (Abb. 5).
Abb. 5: z-Position merken
Abb. 6: Der Vertikalschieber wird angehoben und arretiert
Der Aufbau des Werkzeugs ist in Abb. 5 noch einmal gut zu sehen. Im angehobenen Zustand des Schiebers gelangt man mit der Verlängerung gut an die Verschraubung des alten Hakens. Es empfiehlt sich, die Schraubenschlitze vorher von altem Lack zu befreien (alter Schraubenzieher und Hammer).
Abb. 7: Dübelloch vorbohren
Der Schieber wird bis zur Markierung abgesenkt und die Bohrlehre wir eingesetzt und festgeschraubt. Mit einem 8mm Bohrer geht's in die Mauer. Bohrlehre abschrauben und Schieber anheben. Als Dübel werden die Netzdübel von Fischer in Verbindung mit der 2-Komponenten-Kunstharzmasse verswendet. Dazu ist es nötig, das Loch auf 14 mm zu erweitern. Dübeleinsetzen, und mit Kunstharzmischung füllen. Eine Patrone reicht für 6 Befestigungen. Und die müssen nach den obigen Schritten gut vorbereitet, die neuen Haken von der Schraubenlänge her getestet sein und griffbereit liegen. Denn - der Kleber ist in 5 Minuten fest.
Tipp: Die Aushärtungszeit ein wenig dehnen möchte, sucht sich nicht gerade den heißesten Tag und die heißeste Stunde aus.
Abb. 8: Dübel setzen - jetzt muss alles schnell gehen
Abb. 9: Einsetzen des neuen Schraubklobens
Jetzt muss jeder Handgriff sitzen. Schrauben an der vertikelen Verschiebung lösen, Schieber halten. Haken in den Dübel drehen, nicht stecken, das würde zu viel Kleber durch das Netz drücken.Schiebermuffe über den Schaft vom Haken stecken, festschrauben. Schieber bis zur Marke absenken und an der Muffe oben verschrauben. Jetzt sitzt der Haken genau an der gleichen Position wie vorher der alte. Nächster Haken...
Abb.10: Warten bis der Kleber aushärtet
Abb. 11: Etwas komplizierter ist das Werkzeug für die oberen Kloben
aufgebaut
Für die oberen Schraubkloben ergibt sich das Problem, dass nach oben hin zu wenig Raum zum Anheben des z-Schiebers ist. Zur Anpassung habe ich das Werkzeug auf den Kopf gestellt und durch eine drehbare Platte mit Abstandsfühler erweitert. Auch die Befestigung am Fensterrahmen muss mit einer schmäleren Grundpaltte erfolgen. Der Vorgang ansich läuft analog zur obigen Beschreibung ab.
