Projekt Mikrometerschraube
Mit ein wenig Holz
Kunststoff oder Metall
einer 6 mm-Gewindeachse
etwas Pappe oder Acrylglas und einer guten Portion handwerklichem Geschick lässt sich eine Mikrometerschraube herstellen

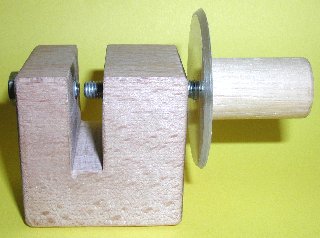

die tatsächlich auf 1/100 mm genaue Messungen reproduzierbar zulässt. Die Fotos mögen als Anregung dienen
die Skala findet man in der Corel-Draw-Datei skala.zip.
In einem massiven Block wird eine Bohrung mit 4
8
mm - 4
9
mm Durchmesser gesetzt und anschließend ein beliebig breiter Schlitz herausgesägt. In beide Schenkel muss ein 6 mm-Gewinde gedreht werden. Weil metrische 6 mm- Gewinde eine Steigung von 1
0
mm haben
entspricht eine Umdrehung einem Längsweg von 1
0

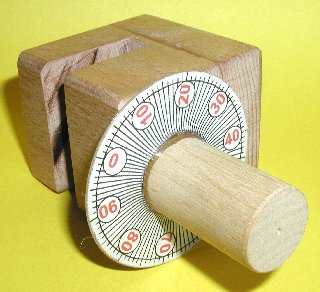

mm. Das Widerlager bekommt ein Stück Gewindeachse mit Mutter zum Kalibrieren des Geräts spendiert. Eine längeres Gewindestück wird zentrisch in ein zylindrisches Griffstück geklebt. Die Skala wird auf ein Klebeetikett ausgedruckt ausgeschnitten und eine Trägerpappe geklebt
die an der ausgehärteten Spindel befestigt wird. Zur Kalibrierung wird die Skala auf der Spindel mit der 0-Marke auf eine Marke am Trägerstück eingestellt. Das Gewinde am Widerlager wird justiert und mit der Mutter arretiert. Vorgang evtl. mehrmals wiederholen
bis die Spindel stets nach leichter Drehung in der Position 0 stehen bleibt.
